Стінові сендвіч-панелі MiWo
Стінові сендвіч-панелі MiWo

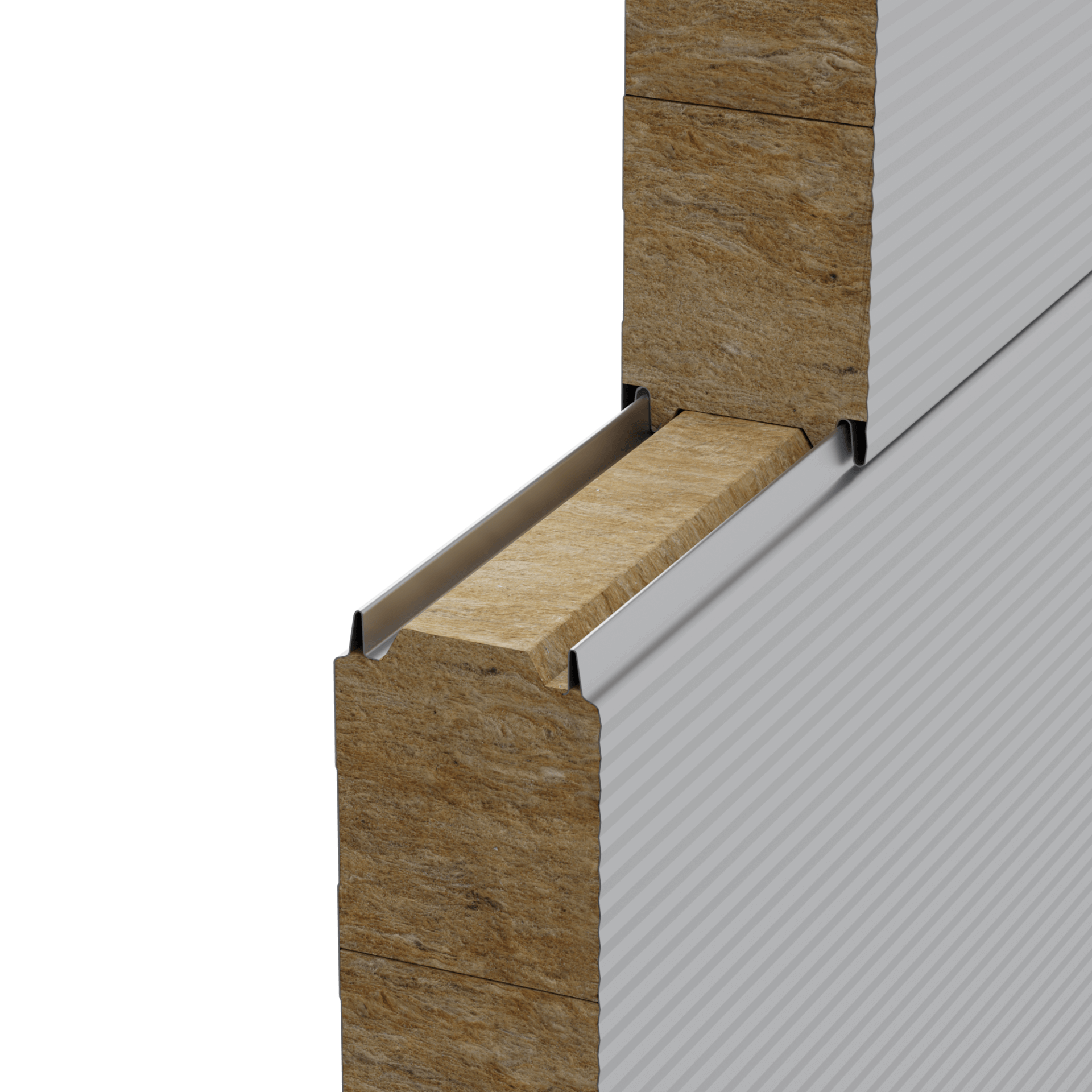

ARPANEL S MiWo
Стінові сендвіч-панелі ARPANEL S MiWo – стандартна система кріплення
ARPANEL S MiWo MXL
Стінові сендвіч-панелі ARPANEL S MiWo MXL – стандартна система кріплення

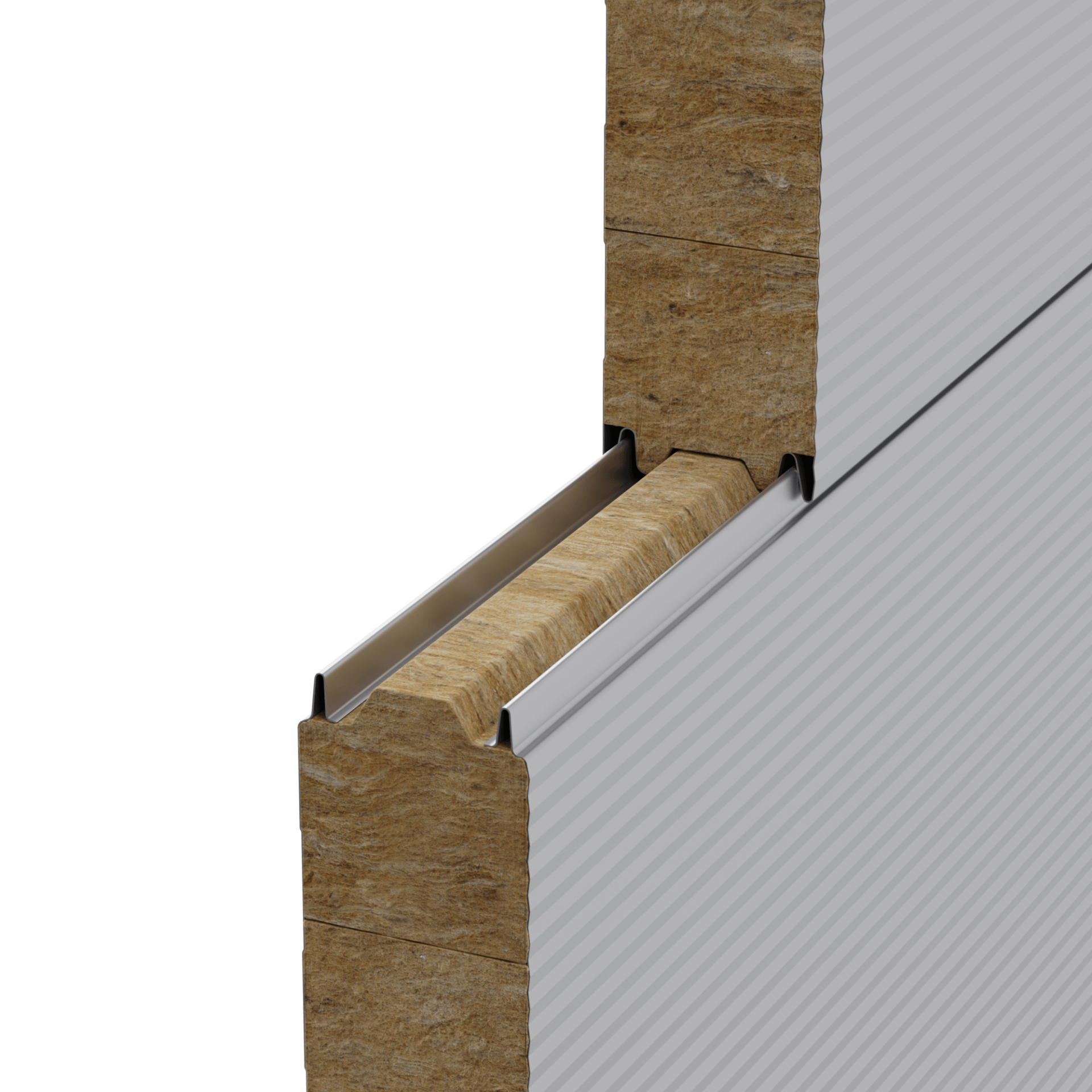

ARPANEL S MiWo Lt
Стінові сендвіч-панелі ARPANEL S MiWo Lt – стандартна система кріплення

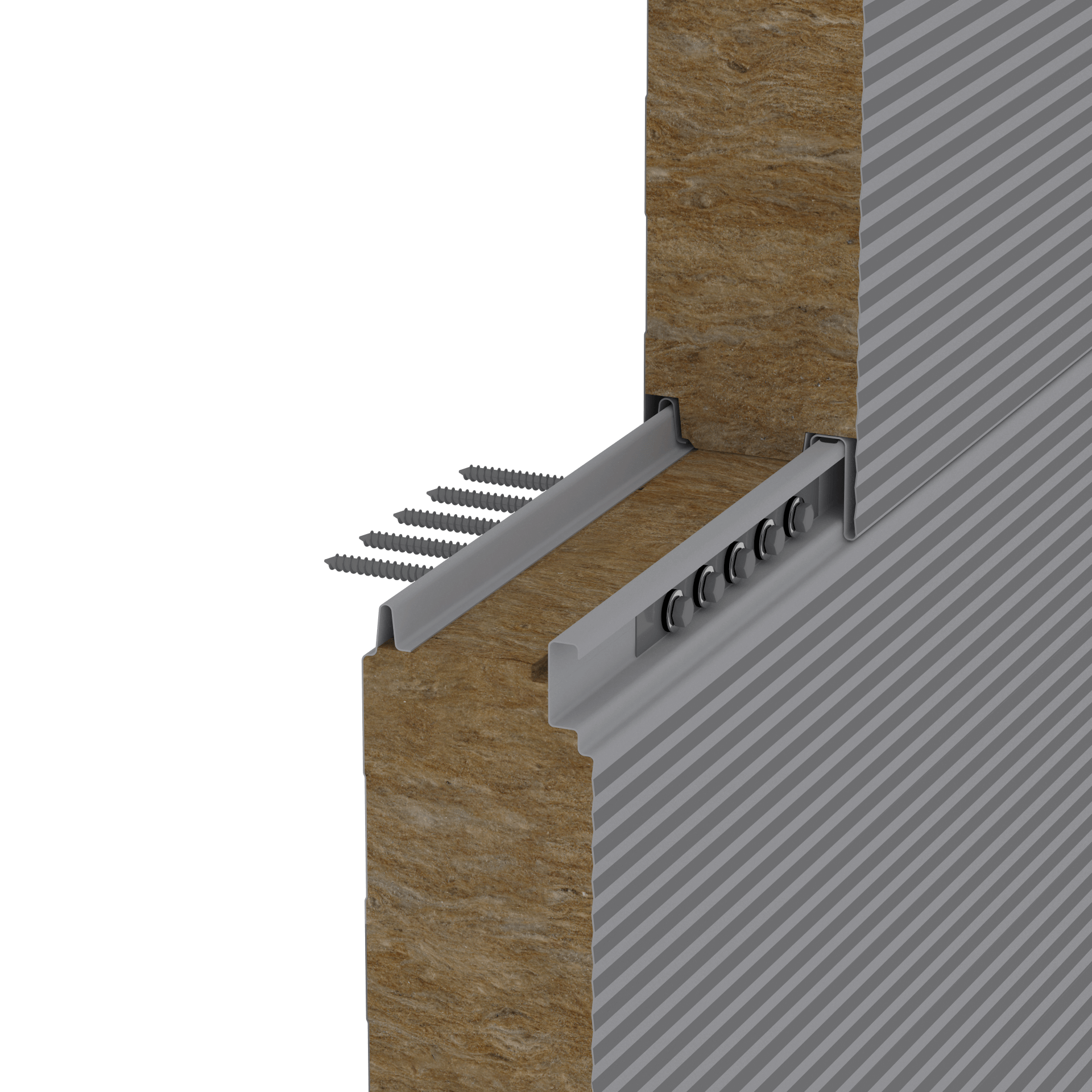

ARPANEL SU MiWo
Стінові сендвіч-панелі ARPANEL SU MiWo – система прихованого кріплення
Стінові сендвіч-панелі ARPANEL S MiWo – стандартна система кріплення
Стінові сендвіч-панелі ARPANEL S MiWo та MiWo MXL складаються з двох обшивок (внутрішньої та зовнішньої) з оцинкованої листової сталі з полімерним покриттям та конструкційно-ізоляційним утеплювачем з мінеральної вати. Утеплювач надає сендвіч-панелям відмінні протипожежні властивості, також відмінні теплові та акустичні параметри, а в поєднанні з високоякісним оцинкованим сталевим листом вони надають високу механічну міцність і довговічність, що гарантує тривалість будівлі виконаної з використанням сендвіч-панелей ARPANEL. Конструкція сендвіч-панелей дає змогу швидкого і легкого монтажу як у горизонтальному, так і у вертикальному розташуванні. Завдяки всім цим складовим стінові сендвіч-панелі ARPANEL S MiWo та MiWo MXL відповідають найвищим європейським стандартам та нормам. Вони ідеально підходять для об’єктів, де пожежна безпека є дуже важлива, наприклад, для зовнішніх і внутрішніх протипожежних перегородок. Також сендвіч-панелі ARPANEL MiWo MXL з наповнювачем підвищеної щільності будуть ідеальним рішенням для вимог використання матеріалів із підвищеною несучістю та механічною міцністю, з метою уникнення необхідності монтажу додаткових елементів конструкції.
| Товщина [мм] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | 220* | 242* |
| Система кріплення | Стандартна | ||||||||
| Ізоляційний наповнювач | мінеральна вата MiWo | ||||||||
| Модульна ширина [мм] | 1000 / 1100 / 1150 | ||||||||
| Доступні довжини [м] | 2-14,5 | ||||||||
| Товщина обшивки [мм] | виклик. 0,5-0,7 / внутр. 0,5-0,7 | ||||||||
| Щільність утеплювача[кг/м³] | 105±10% | ||||||||
| Вага [кг/м²] | 17,5 | 19,6 | 21,8 | 25,0 | 26,1 | 28,3 | 30,4 | 32,6 | 35 |
| Коефіцієнт теплопередачі Ud,S = Вт/[м² x К] | 0,48 | 0,39 | 0,32 | 0,26 | 0,24 | 0,22 | 0,20 | 0,18 | 0,16 |
| вогнестійкість: | |||||||||
| відповідно до PN-B-02867 | NRO | ||||||||
| відповідно до PN-EN 13501-1 | A2-s1,d0 | ||||||||
| відповідно до PN-EN 13501-2 ВЕРТИКАЛЬНИЙ | E 60 / EI 60 |
E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 |
| відповідно до PN-EN 13501-2 РІВЕНЬ | E 60 / EI 60 | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 180 |
| відповідно до PN-EN 13501-2:2016 СТЕЛЯ | NPD | EI 30 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 | EI 120 |
| відповідно до PN-EN 13501-5 | не застосовується | ||||||||
| Звукоізоляція | 30 (-1;-2) | 32 (-1;-3) | 32 (-1;-3) | 32 (-2;-4) | 32 (-2;-4) | 32 (-3;-5) | 31 (-1;-3) | 31 (-1;-3) | 31 (-1;-3) |
| Коефіцієнт звукопоглинання | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| *Товщина 220мм і 242мм виготовляються на спецзамовлення після узгодження з виробником. | |||||||||
Профілювання зовнішньої обшивки

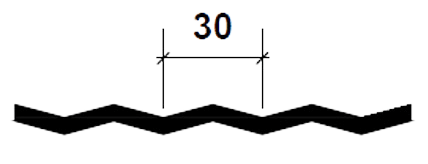

Профілювання -mikro 30
Профілювання -mikro 14
Профілювання -mikro 8
Профілювання – лінійне
Профілювання – гладке
Профілювання внутрішньої обшивки
Профілювання – лінійне
Профілювання – гладке
Профілювання -mikro 20
Стінові сендвіч-панелі ARPANEL S MiWo MXL – стандартна система кріплення
Стінові сендвіч-панелі ARPANEL S MiWo та MiWo MXL складаються з двох обшивок (внутрішньої та зовнішньої) з оцинкованої листової сталі з полімерним покриттям та конструкційно-ізоляційним утеплювачем з мінеральної вати. Утеплювач надає сендвіч-панелям відмінні протипожежні властивості, також відмінні теплові та акустичні параметри, а в поєднанні з високоякісним оцинкованим сталевим листом вони надають високу механічну міцність і довговічність, що гарантує тривалість будівлі виконаної з використанням сендвіч-панелей ARPANEL. Конструкція сендвіч-панелей дає змогу швидкого і легкого монтажу як у горизонтальному, так і у вертикальному розташуванні. Завдяки всім цим складовим стінові сендвіч-панелі ARPANEL S MiWo та MiWo MXL відповідають найвищим європейським стандартам та нормам. Вони ідеально підходять для об’єктів, де пожежна безпека є дуже важлива, наприклад, для зовнішніх і внутрішніх протипожежних перегородок. Також сендвіч-панелі ARPANEL MiWo MXL з наповнювачем підвищеної щільності будуть ідеальним рішенням для вимог використання матеріалів із підвищеною несучістю та механічною міцністю, з метою уникнення необхідності монтажу додаткових елементів конструкції.
| Товщина [мм] | 100 | 120 | 150 | 160 | 180 | 200 | |||
| Система кріплення | Стандартна | ||||||||
| Ізоляційний наповнювач | мінеральна вата MiWo | ||||||||
| Модульна ширина [мм] | 1000 / 1100 / 1150 | ||||||||
| Доступні довжини [м] | 2-14,5 | ||||||||
| Товщина обшивки [мм] | виклик. 0,5-0,7 / внутр. 0,5-0,7 | ||||||||
| Щільність утеплювача[кг/м³] | 113±10% | ||||||||
| Вага [кг/м²] | 20,3 | 22,6 | 26,1 | 27,2 | 29,5 | 31,8 | |||
| Коефіцієнт теплопередачі Ud,S = Вт/[м² x К] | 0,40 | 0,33 | 0,27 | 0,25 | 0,22 | 0,20 | |||
| вогнестійкість: | |||||||||
| відповідно до PN-B-02867 | NRO | ||||||||
| відповідно до PN-EN 13501-1 | A2-s1,d0 | ||||||||
| відповідно до PN-EN 13501-2 ВЕРТИКАЛЬНИЙ | E 120 / EI 60 | E 120 / EI 120 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | E 240 / EI 240 | |||
| відповідно до PN-EN 13501-2 РІВЕНЬ | E 60 / EI 60 | E 120 / EI 120 |
E 240 / EI 180 |
E 240 / EI 180 |
E 240 / EI 240 |
E 240 / EI 240 |
|||
| Звукоізоляція | 31 (-1,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | 31 (-2,-3) | |||
| Коефіцієнт звукопоглинання | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | |||
Профілювання зовнішньої обшивки
Профілювання -mikro 30
Профілювання -mikro 14
Профілювання -mikro 8
Профілювання – лінійне
Профілювання – гладке
Профілювання внутрішньої обшивки
Профілювання – лінійне
Профілювання – гладке
Профілювання -mikro 20
Стінові сендвіч-панелі ARPANEL S MiWo Lt – стандартна система кріплення
| Товщина [мм] | 80 | 100 | 120 | 150 | 160 | 180 | 200 | ||
| Система кріплення | Стандартна | ||||||||
| Ізоляційний наповнювач | мінеральна вата MiWo | ||||||||
| Модульна ширина [мм] | 1000 / 1100 / 1150 | ||||||||
| Доступні довжини [м] | 2-14,5 | ||||||||
| Товщина обшивки [мм] | виклик. 0,5-0,7 / внутр. 0,5-0,7 | ||||||||
| Щільність утеплювача[кг/м³] | 85±10% | ||||||||
| Вага [кг/м²] | 16,1 | 17,8 | 19,5 | 22,0 | 22,9 | 24,6 | 26,3 | ||
| Коефіцієнт теплопередачі Ud,S = Вт/[м² x К] | 0,46 | 0,37 | 0,31 | 0,25 | 0,23 | 0,21 | 0,19 | ||
| вогнестійкість: | |||||||||
| відповідно до PN-B-02867 | NRO | ||||||||
| відповідно до PN-EN 13501-1 | A2-s1,d0 | ||||||||
| відповідно до PN-EN 13501-2 ВЕРТИКАЛЬНИЙ | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| відповідно до PN-EN 13501-2 РІВЕНЬ | NPD | NPD | E 45 / EI 45 |
E 45/ EI 45 |
E 45 / EI 45 |
E 45 / EI 45 |
E 180 / EI 120 |
||
| Звукоізоляція | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
| Коефіцієнт звукопоглинання | NPD | NPD | NPD | NPD | NPD | NPD | NPD | ||
Профілювання зовнішньої обшивки
Профілювання -mikro 30
Профілювання -mikro 14
Профілювання -mikro 8
Профілювання – лінійне
Профілювання – гладке
Профілювання внутрішньої обшивки
Профілювання – лінійне
Профілювання – гладке
Профілювання -mikro 20
Стінові сендвіч-панелі ARPANEL SU MiWo – система прихованого кріплення
| Товщина [мм] | 100 | 120 | 150 | 200 | 242* | ||||
| Система кріплення | прихований | ||||||||
| Ізоляційний наповнювач | мінеральна вата MiWo | ||||||||
| Модульна ширина [мм] | 1000 | ||||||||
| Доступні довжини [м] | 2-14,5 | ||||||||
| Товщина обшивки [мм] | виклик. 0,5-0,7 / внутр. 0,5-0,7 | ||||||||
| Щільність утеплювача[кг/м³] | 105±10% | ||||||||
| Вага [кг/м²] | 20,5 | 22,6 | 25,9 | 31,3 | 35,8 | ||||
| Коефіцієнт теплопередачі Ud,S = Вт/[м² x К] | 0,39 | 0,32 | 0,26 | 0,20 | 0,16 | ||||
| вогнестійкість: | |||||||||
| відповідно до PN-B-02867 | NRO | ||||||||
| відповідно до PN-EN 13501-1 | A2-s1,d0 | ||||||||
| відповідно до PN-EN 13501-2 ВЕРТИКАЛЬНИЙ | E 30/EI 30 | E 45/EI 45 | E 60/EI 60 | E 90/EI 90 | E 120/EI 120 | ||||
| відповідно до PN-EN 13501-2 РІВЕНЬ | NPD | NPD | NPD | NPD | NPD | ||||
| Звукоізоляція | 31 (-2;-3) | 30 (-2;-4) | 31 (-2;-3) | 30 (-2;-4) | 30 (-2;-4) | ||||
| Коефіцієнт звукопоглинання | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | ||||
| *Товщина 242 мм виготовляється на спецзамовлення, після узгодження з виробником. | |||||||||
Профілювання зовнішньої обшивки
Профілювання -mikro 30
Профілювання -mikro 14
Профілювання -mikro 8
Профілювання – лінійне
Профілювання – гладке
Профілювання внутрішньої обшивки
Профілювання – лінійне
Профілювання – гладке
Профілювання -mikro 20
